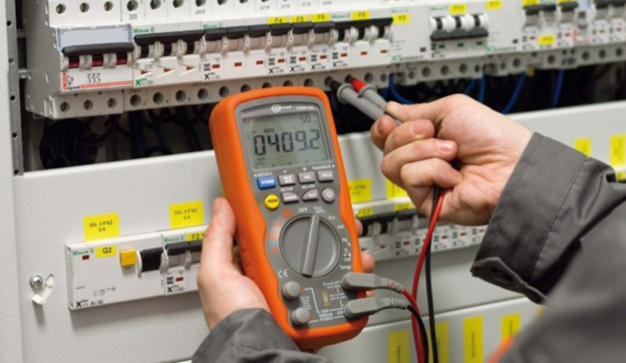

Сопротивление изоляции

На каждом объекте должны быть соблюдены правила техники безопасности. Касается это и всех энергетических систем, которые присутствуют на предприятии. Сопротивление изоляции – это основной показатель электробезопасности объекта, поэтому необходимо регулярно выполнять измерение. Процедура позволяет выявить состояние кабелей и проводов. Протокол, полученный после измерения, в первую очередь нужен для таких проверочных инстанций, как Ростехнадзор и пожарная инспекция. Законодательством установлены нормы этого показателя и регулярность проведения измерения сопротивления изоляции.

Схема проведения измерения

Чтобы лучше понять процесс, лучше всего рассмотреть пример, который показан на розеточных группах проводов:

• От сети необходимо отключить все электропотребители, включая тройники, ИБП, удлинители и «пилоты».
• Следующий шаг – это отключение «автоматов», которые относятся к группе проводов, на которой выполняется измерение.
• Далее начинается измерение сопротивления проводов при помощи мегомметра. Мастера выполняют действие попарно: фаза-фаза, ноль-земля, фаза ноль для 3-фазной линии или ноль-земля, фаза-ноль для 1-фазной.

Если анализ показал, что сопротивление слишком низкое, то назначаются дополнительные работы, направленные на повышение этого показателя. Для этого, в первую очередь, необходимо найти участок цепки с нарушенной изоляцией. Далее мастера устраняют дефект, после чего выполняют повторный замер.

Как часто выполняется проверка

В нормативно-технической документации присутствуют пункты, устанавливающие периодичность замера сопротивления изоляции:

• Один раз в полгода – для переносных и передвижных электрических установок;
• Один раз в год – для кабелей и проводов в наружных электрических установках, в электроплитах, лифтах, а также в подъемных кранах;
• Один раз в три года – для остальных типов оборудования и установок.

Энергетический паспорт: содержание и оформление


Каждое здание должно иметь энергетический паспорт, в котором собраны результаты проведения энергоаудита (энергетического обследования). Объекты РФ перед введением в эксплуатацию получают этот документ, также законодательством установлено, что энергетический паспорт должен обновляться каждые 5 лет.

Содержание документа

Энергетический паспорт, составленный по государственным нормам, включает в себя несколько разделов. Изучив этот документ, можно получить следующую информацию:

• подробные сведения об оборудовании, которое присутствует на данном предприятии: КПД, год выпуска, срок службы и другие данные;
• данные о балансе систем энергетического снабжения, удельные показатели энергопотребления;
• информацию о топливном балансе, а также об энергетическом хозяйстве предприятия.

Балансы, собранные со всех энергетических систем, в дальнейшем используются для точного определения потерь энергии. Специалист, взявший в руки энергетический паспорт, сможет проанализировать появившиеся проблемы и определить пути устранения дефектов. Также в энергетическом паспорте описаны мероприятия, направленные на повышение энергоэффективности.

Для кого энергопаспорт является обязательным?

Федеральный закон 261-ФЗ включает в себя перечень физ. лиц, для которых энергетическое обследования является необходимым мероприятием. Соотвественно, такие предприятия должны имеет энергетический паспорт:

• организации, которые занимаются переработкой и транспортировкой энергии, а также связаны с газом, нефтепродуктами и водой;
• предприятия, у которых затраты на энергию превышают 10 миллионов рублей в год;
• организации, взаимодействующие с государством;
• государственные предприятия, а также органы местного самоуправления, обладающие правами юр. лиц.

Энергетический паспорт также является обязательным документом для всех организации, связанных с энергетической сферой, финансирование которых полностью или частично осуществляется государством.

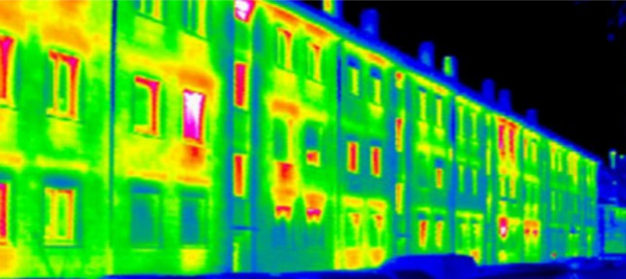

Энергоаудит жилых домов

В большинстве жилых домов энергоресурсы расходуются нерационально. Имеют место массовые потери тепла в зимний период через крыши, чердаки, двери подъездов. Также характерен перерасход электроэнергии из-за старой проводки, использования устаревшего оборудования и расходных ламп накаливания. Подсчитано, что правильно и своевременно проведенный энергоаудит позволяет на треть снизить энергопотери жилого дома.

Для чего проводится

энергоаудит жилого дома?

Задачей энергоаудита жилого дома является изучение особенностей его эксплуатации с целью получения данных о расходовании энергоресурсов на его содержание.

Специалисты, проводящие энергоаудит, собирают необходимые им данные, которые затем обрабатываются.

На основании полученных результатов делается вывод о рентабельности использования того или иного вида ресурсов применительно к обследуемому дому.

На основании обследования составляется отчет о состоянии жилого дома, а также выносятся рекомендации по более рациональному расходованию энергоресурсов. Все данные вносятся в энергетический паспорт дома.

Различают такие виды энергоаудита:

• Первичный, который проводится в новых домах, либо в строениях после проведенного капитального ремонта.
• Повторный, который должен проводиться регулярно, через определенные промежутки времени.
• Внеочередной. Проводится при вызове энергоаудиторов жильцами дома, если для этого у жильцов или содержащей дом организации имеются основания.

Кроме этого, могут проводиться также комплексный энергоаудит и экспресс-аудит.

Как производится энергоаудит жилого дома

Обследование проводится в несколько этапов:

• Изучаются договора на предоставление услуг по поставке энергии в дом.
• Визуальная оценка состояния объекта.
• Проверяются приборы учета расхода энергии.
• Производится сбор данных для внесения в энергетический паспорт.
• Проводится проверка технического состояния энергетических систем.
• Выявляются места потери энергии.
• Заполняется энергетический паспорт.
• Для конкретного дома разрабатывается индивидуальная программа энергосбережения. Она учитывает поэтапное уменьшение перерасхода энергетических ресурсов.

Электромонтажные работы



Электромонтажные работы являются составной частью проведения любых мероприятий, связанных с монтажом электрических сетей, установкой и настройкой электрического оборудования. От их качества зависят функциональность объекта или здания, а также безопасность строения. Поэтому выбирать организацию, которая будет проводить электромонтаж, следует с особой ответственностью.

Этапы электромонтажных работ

Работа по монтажу электрических сетей и оборудования состоит из нескольких этапов:

1. Заключение договора с подрядчиком. Данный подрядчик будет выполнять все видов работ, связанные с электрическими сетями.
2. Составление проекта, в котором указываются места расположения электрических кабелей, распределительных щитов и коробок, розеток, выключателей и прочего электрического оборудования. Проект составляется с учетом потребностей заказчика.
3. Закупка материалов и оборудования. Может производиться как заказчиком, так и подрядчиком. Количество закупаемых материалов, приборов и оборудования отражается в проектной документации.
4. Подготовка к прокладке электрических кабелей и установке электроприборов. На этом этапе в стенах и потолке прорезаются штробы для проводов, в стенах пробиваются отверстия.
5. Обустраивается электрощиток на входе в дом или квартиру. Он оборудуется несколькими автоматами, каждый из которых подключается к отдельной линии. Каждый силовой агрегат, установленный в помещении, должен иметь отдельный автомат и свою отдельную линию. Желательно избегать подключения к одному автомату линий освещения и розеток.
6. Установка распределительных коробок внутри комнат.
7. Разводка электрокабелей, подключение их к электрощитку.
8. Монтаж выключателей и розеток. Проверка работы электропроводки методом подключения к розеткам электроприборов. Проверка освещения.
9. Установка и подключение электроприборов. Данный этап выполняется в последнюю очередь, после окончания финишного ремонта помещения.
10. Окончательная проверка работы систем освещения и электропитания.

Если проверка завершилась успешно, можно считать электромонтажные работы завершенными.

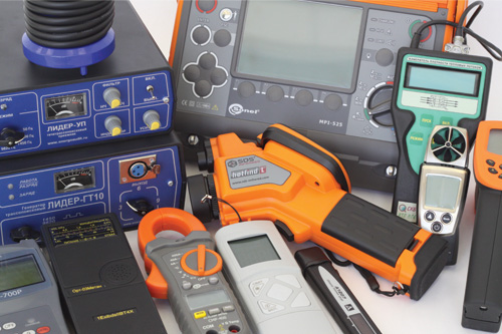

Энергоаудит: задачи и этапы выполнения

Полное обследование энергетических систем предприятия называется энергоаудитом. Основная цель обследования – повысить экономии энергоресурсов предприятия. Сначала проводятся сбор и обработка всех данных о потреблении энергии. После получения этой информации специалисты сообщают о способах повышении энергетической эффективности и энергосбережения. Полученные результаты заносятся в энергетический паспорт, который выдается для каждого предприятия.

Задачи энергетического обследования

Энергоаудит проводится в первую очередь для того, чтобы повысить экономию энергоресурсов. Чтобы обеспечить максимальное энергосбережение для предприятия, необходимо выполнить следующие задачи:

• Выявление потенциала энергосбережения, а также разработка последующих предприятий для его реализации.
• Анализ затрат и проверка каждого направления, на которое расходуются энергоресурсы.
• Экспертиза планируемых или проводимых инноваций на наличие энергетической эффективности.
• Поиск направлений энергетической экономии.

Также энергоаудит включает в себя формальные задачи, обусловленные законодательством в области сбережения энергетических ресурсов. В формальные задачи входят составление энергетического паспорта и обоснование расхода топлива.

При необходимости заказчики могут поручить энергоаудиторам дополнительные задачи. Их круг достаточно обширный, поэтому для примера можно взять две часто запрашиваемые задачи: разработка удельной нормы расхода энергии, проведение анализа по техническому состоянию оборудования, расходующего тепловую или электрическую энергию.

Этапы проведения энергоаудита

1. Подготовительный этап. Специалисты согласовывают с заказчиком программу проведения энергоаудита. Выполняется сбор информации обо всех энергетических объектах предприятия, выявляются причины, по которым оборудование функционирует неправильно.
2. Документальное и визуальное обследование. Изучаются установки и системы, которые могут повысить экономии энергоресурсов.
3. Инструментальное обследование. На этом этапе тестируется работа оборудование, проверяется соответствие затрат в документах и на практике.
4. Разработка энергетического баланса. Сбор информации со всех объектов и составление баланса расхода энергии.
5. Аналитический этап. Специалисты составляют рекомендации по сбережению энергоресурсов для всех систем.
6. Разработка мероприятий, повышающих экономию энергии.
7. Составление и выдача отчетной документации.
